AuraSonics STAGE 201DR приёмник радиосистемы

Новая серия цифровых радиосистем AuraSonics STAGE 200 представляет собой бюджетные модели современных радиосистем, которые состоят из нескольких компонентов, приобретаемых отдельно. Пользователь может выбрать одноканальные STAGE 201DR или двухканальные STAGE 202DR приёмники и доукомплектовать их необходимыми передатчиками: ручными STAGE 200DHT или поясными STAGE 200DBT. Цифровые радиосистемы AuraSonics STAGE 200 используют помехозащищённую 4DQPSK модуляцию, которая передаёт звуковой сигнал в диапазоне 30 Гц – 20 кГц и с динамическим диапазоном 99 дБ. Дальность действия радиосистем до 80 метров в прямой видимости в режиме высокой выходной мощности передатчиков. Для установки одного приёмника в рек предусмотрен набор креплений AuraSonics STAGE RM1.

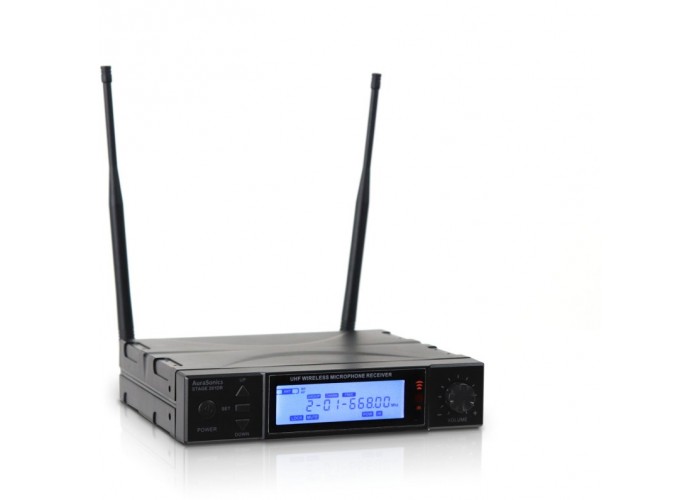

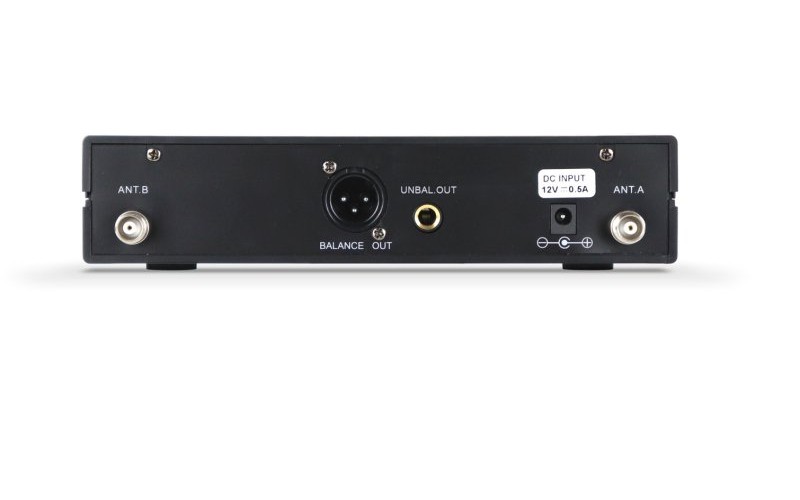

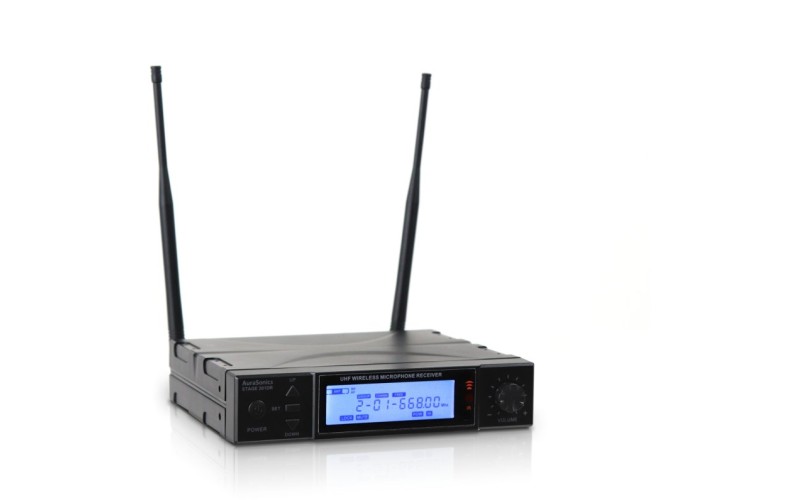

Одноканальный цифровой приёмник AuraSonics STAGE 201DR работает в диапазоне частот 660-690МГц. Для защиты от потери сигнала в следствие переотражений радиоволн и интерференции применяется разнесённый приём на 2 антенны. Активная в данный момент антенна отображается на дисплее. Частоты объединены в 5 групп с 20-ю предустановленными настройками в каждой. Шаг частот в группе составляет 300 кГц. Имеется возможность поиска соседнего свободного канала вверх или вниз по диапазону. В этом случае шаг сканирования составляет 100 кГц. Приёмник отображает состояние заряда батареи передатчика и включения режима Mute. Два линейных многосегментных индикатора показываются уровень радиочастотного и звукового сигнала. Поддерживается программирование передатчиков по инфракрасному порту, при этом на передатчик передаётся информация о канале, группе и частоте сигнала, а также уровень мощности передатчика низкий или высокий. Модель STAGE 201DR имеет аналоговый регулятор выходного уровня звукового сигнала. Выходные коннекторы балансный XLR и небалансный Jack.

Инструкция AuraSonics STAGE 200 Скачать 2,8 Мб

• Радиочастотный диапазон: 660-690МГц
• Тип модуляции: цифровая 4DQPSK
• Разнесённый приём на 2 антенны Antenna Diversity
• Стабилизация частоты: кварцевая, цифровой тюнер с ФАПЧ
• Динамический диапазон >96 дБ
• Коэффициент гармонических искажения <0,3%
• Выходной звуковой сигнал: 400 мВ
• Частотный диапазон 30 Гц - 20 кГц +/-2 дБ
• 300 частот 10 групп по 20 предустановленных каналов,
• Аналоговая регулировка выходного сигнала
• Питание: выпрямленный ток 12В, 500 мА
• Потребляемая мощность: <4 Вт
• Отношение сигнал/шум: >96 дБ
• Подавление зеркального канала: >80 дБ
• Чувствительность: -95 дБ
