KLARK TEKNIK CP8000EU регулятор громкости и переключатель источников

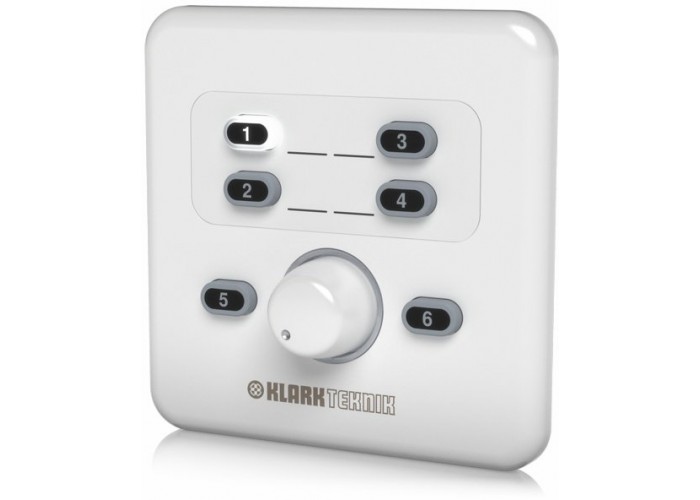

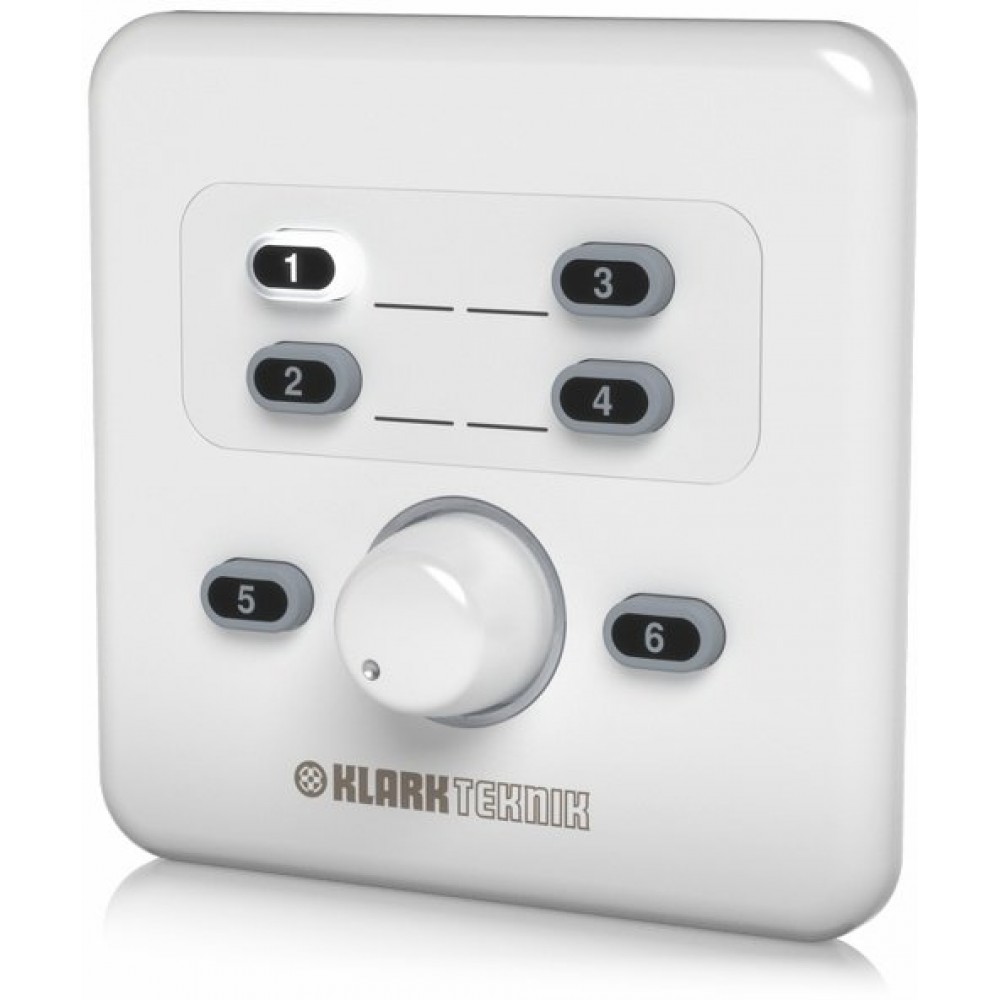

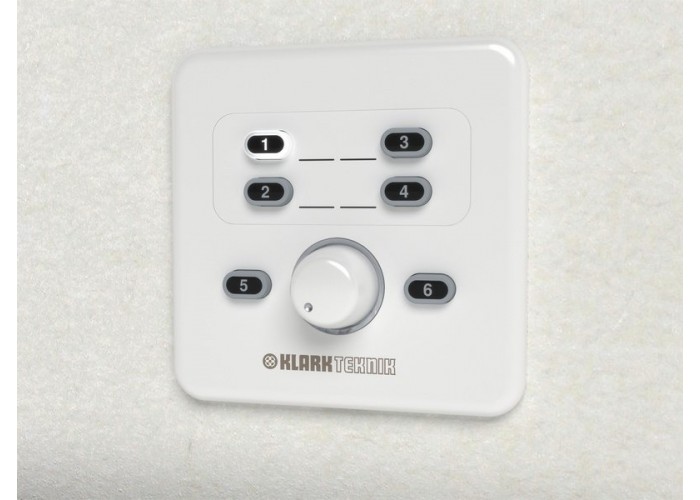

Настенный контроллер CP8000EU предназначен для регулировки уровня звука в помещении и выбора источников звукового сигнала. Для установки используются стандартные монтажные коробки для евророзеток. CP8000EU может использоваться с любым оборудованием, имеющим два стандартных входных канала GPIO для управляющего напряжения и выход питания +5 вольт.

Конструктивно CP8000EU представляет собой переменный резистор, формирующий управляющее напряжение от 0 до +5 вольт для регулирования громкости, а также дискретный делитель управляющего напряжения для переключения входных источников. Дискретный делитель имеет микропроцессорное управление переключением кнопок и их подсветкой.

Кроме этого микропроцессор реализует автоматическую функцию MUTE при включении системы. Когда на контроллер CP8000EU подаётся напряжение, он переходит в режим ожидания команд. На выходе резистора управления громкостью напряжение минимально, что соответствует минимальной громкости, все кнопки и подсветка регулятора выключены. Для начала работы надо нажать любую из кнопок выбора источника сигнала.

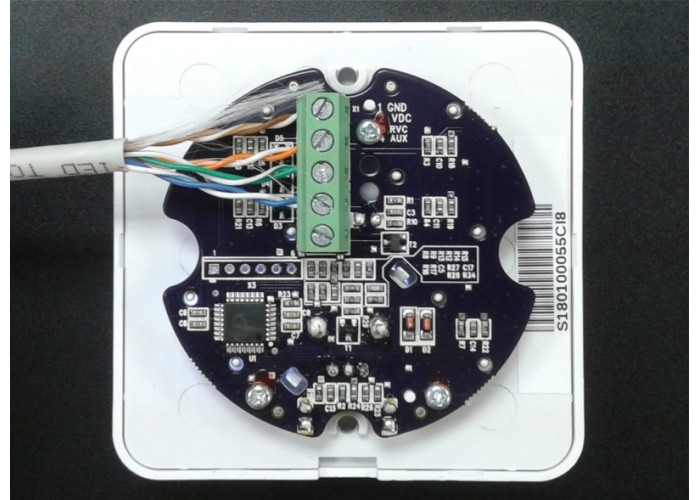

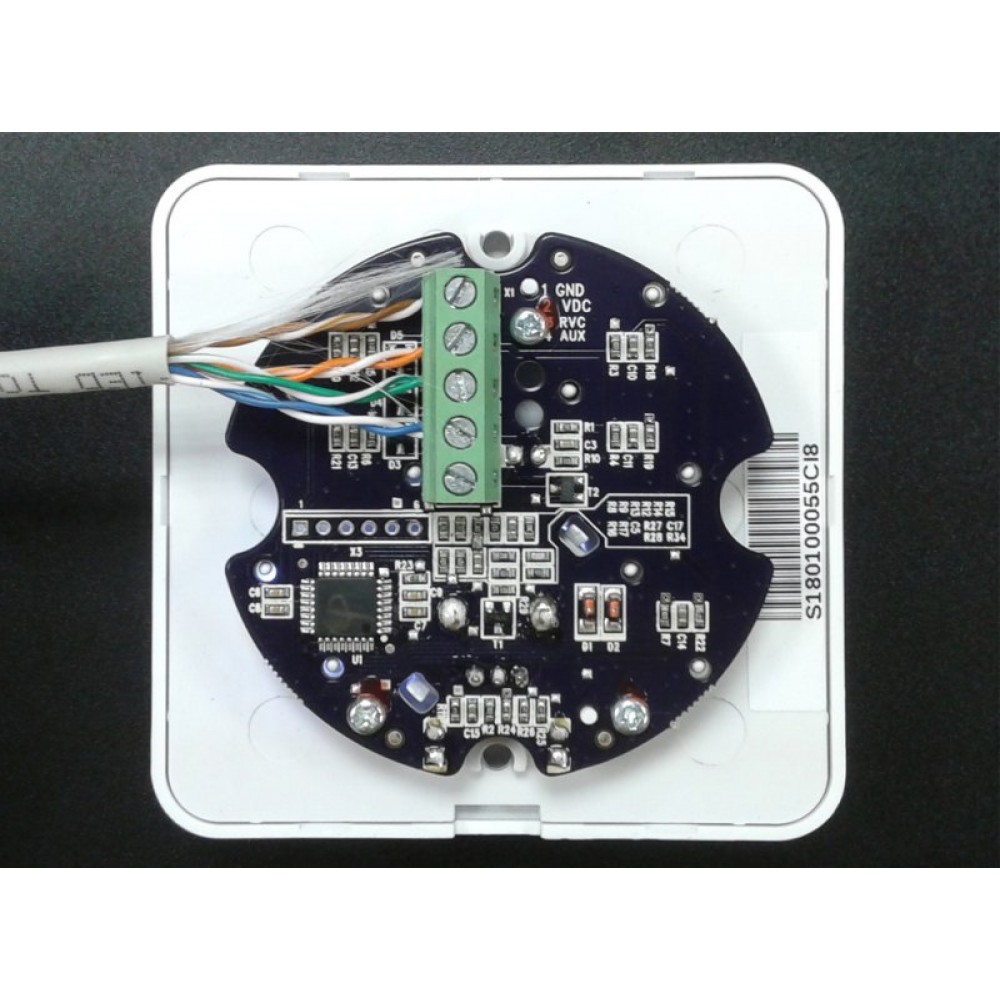

Назначение контактов клеммы, начиная от края платы:

1 GND – земля

2 VDC – питание +5 вольт

3 RVC – выход переменного резистора

4 AUX – выход 6-и позиционного делителя напряжения

5 – не задействован

Уровни напряжения делителя:

1 - +0,4В

2 - +1,1B

3 - +2 В

4 - +2,8В

5 - +3,5В

6 - +4,5B
